Стойка, 1450х2470х810


Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
Стойка, 1450х2470х810
Доброго времени.

Решил что данная тема будет интересна многим на форуме.
Хочу представить проект стойки, можно сказать выстраданной, потому как шел к этому медленно и довольно долго.

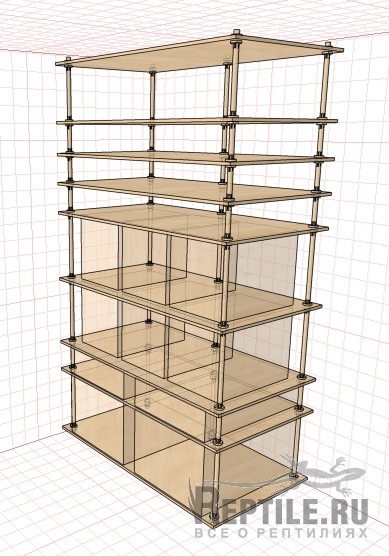

Вот так это выглядело в проекте (использовал программу PRO100):



Исходные размеры (в мм.): (ШхВхГ) 1450х2470х810
Общая сумма затрат (материал + работа, если надо распишу отдельно): ~12000 руб.

Значит изначально расчет стойки велся исходя из имеющихся в наличии контейнеров.
Так как живу у "чёрта на куличках", достать контейнера интересующие меня можно только под заказ.
Естественно это занимает какое то время. Заказывал контейнера в ИКЕА, все серии "САМЛА".

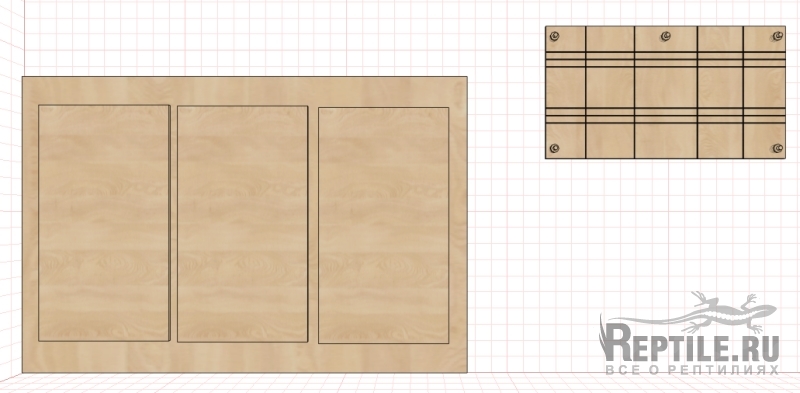

Контейнера по размерам рисовал в программе и уже исходя из этого подгонял размер полок.
Особых трудностей тут нет. Далее рассчитывал количество нужного мне материала, предварительно уточнив размер имеющихся листов в цеху (в моем случае 2750х1830 мм.):



В общем в моем случае получилось 3 листа (или 9 полок), а остатки материала пошли на поддон.

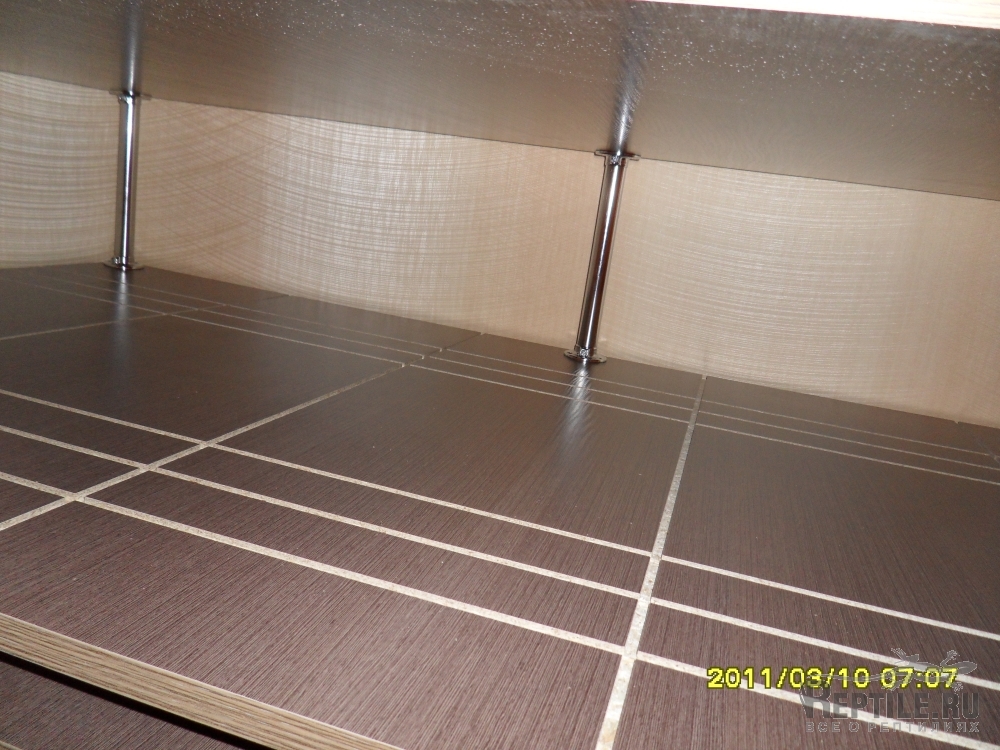

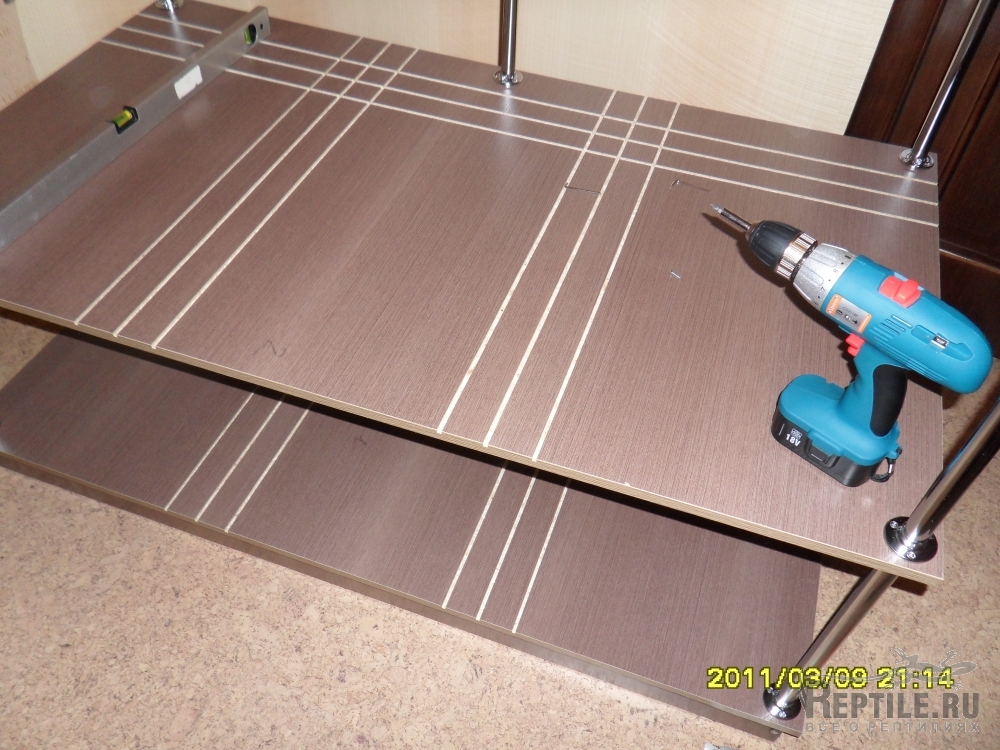

Самое муторное занятие это изготовление пропилов. На цеху в 4 руки это заняло порядка 4-5 часов. Количество пропилов и расстояние между ними так же определялось по программе. Глубину пропилов определяли опытным путем: на мой взгляд оптимально 5 мм. в глубину и 6 мм. в ширину. Что в общем и было сделано.
Вариантов для укладки термокабеля теперь достаточно много.

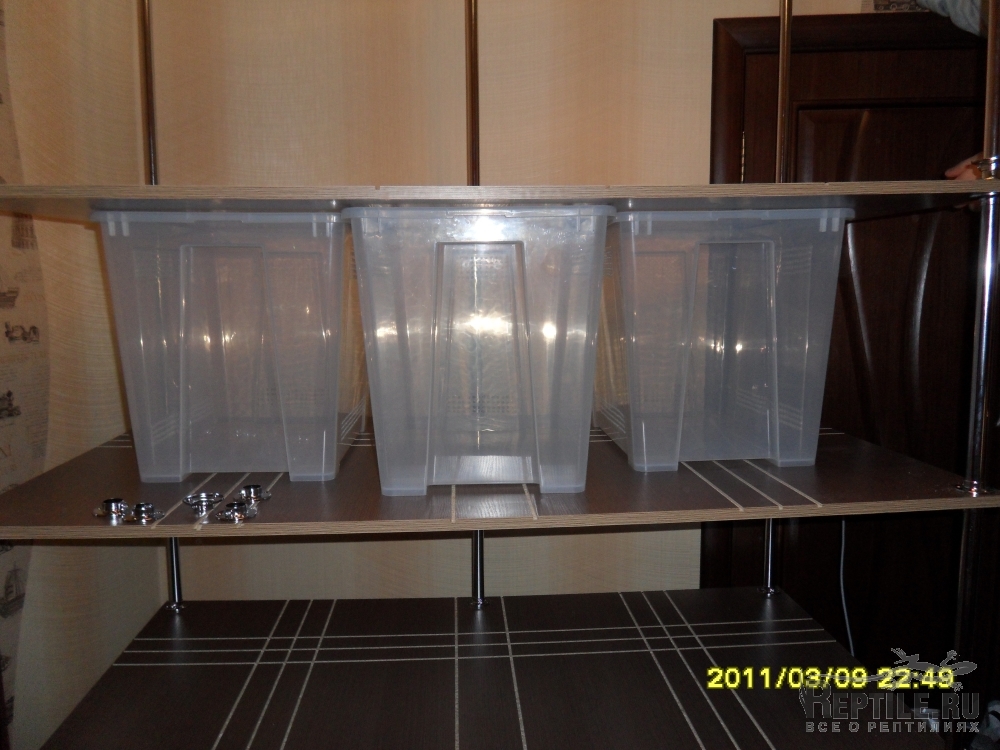

Сборка такой конструкции занимает порядка 6-7 часов (минимальное количество людей для сборки - 3 человека). Полки одевались через верх, т.к. высота потолков не позволяла собирать это на полу, потом это просто не реально было поднять.

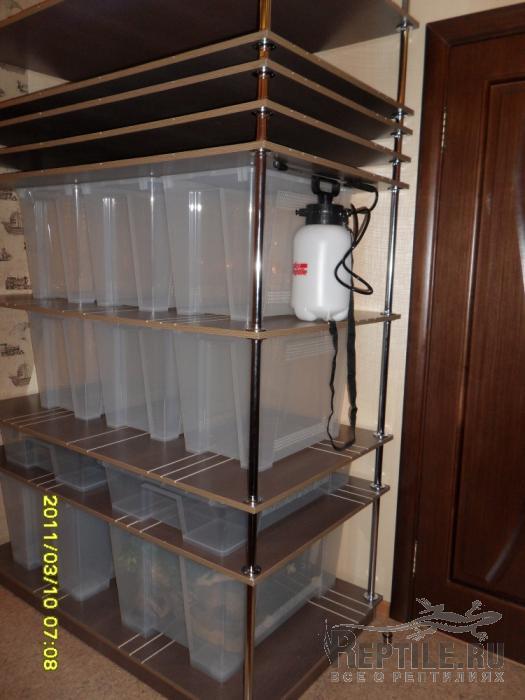

Конструкция довольно массивная и еще в виду наличия такого количества пропилов, часть полок довольно сильно провисает. Решение проблеме было найдено. Из остатков труб были сделаны распорки, на регулируемых ножках. На фото ниже они по центрам полок. Да, использовались элементы системы "Джокер". В целом все достаточно приемлемо, единственные проблемы которые возникли у меня - флянцы. Если начать не правильно крутить болт, можно легко сорвать резьбу. А менять на такой конструкции что то - смерть! Разбирать придется всё. Советую не экономить и брать более дорогие флянцы, если не ошибаюсь из алюминия. Разница в цене будет ощутима, но результат того стоит.

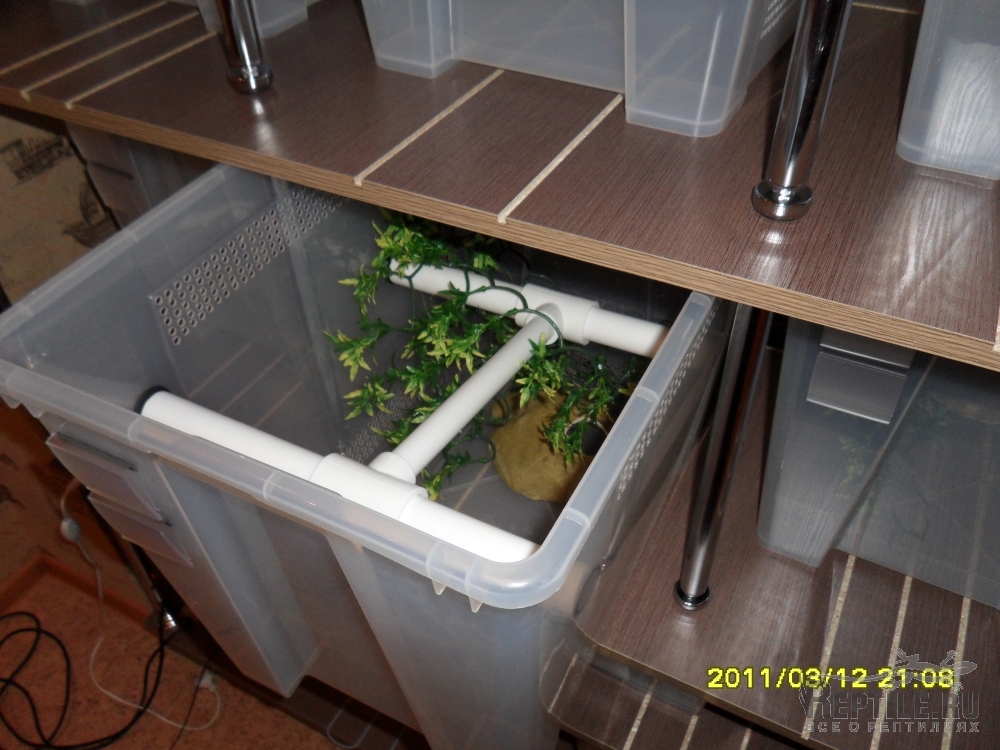

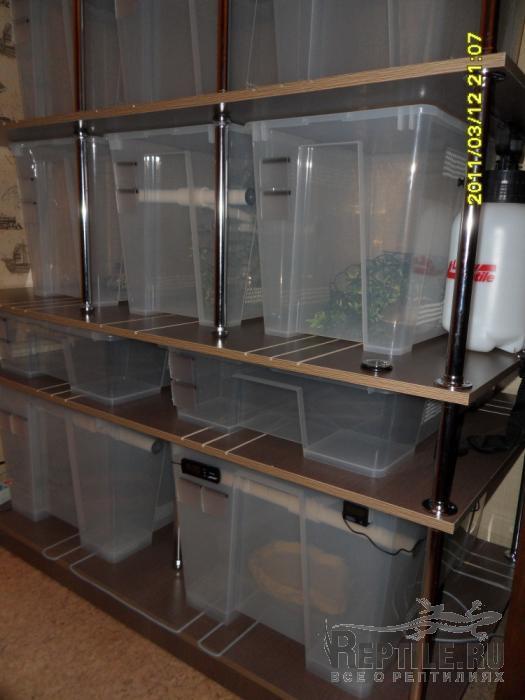

В общем как то так. Фотографии того что получилось:







С уважением!
2011-03-10 добавлено 10/03/2011 20:43:23#316821

Постоянный посетитель





285 21
Russian Federation Moscow
5 г. назад
Очень красиво и продуманно!!! поздавляю с завершением
Даже завидую немного, жаль мне такую ставить некуда, да и недадут столько гадов завести))))) Молодец!!!!
2011-03-10 добавлено 10/03/2011 22:52:43#316848

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение abuba
Очень красиво и продуманно!!! поздавляю с завершением
Даже завидую немного, жаль мне такую ставить некуда, да и недадут столько гадов завести))))) Молодец!!!!


Спасибо! Осталось только все это дело грамотно отрепетировать))
2011-03-10 добавлено 10/03/2011 23:02:20#316854

Постоянный посетитель





4500 3
Russian Federation Kirsanov
1
5 г. назад
сообщение Dmitry Frolov
Самое муторное занятие это изготовление пропилов. На цеху в 4 руки это заняло порядка 4-5 часов. Количество пропилов и расстояние между ними так же определялось по программе.
С уважением!

Уважаемый, исходя из чего, программа определяла количество пропилов? И чем Вы их с таким трудом делали?
2011-03-10 добавлено 10/03/2011 23:20:10#316860

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение Leks
сообщение Dmitry Frolov
Самое муторное занятие это изготовление пропилов. На цеху в 4 руки это заняло порядка 4-5 часов. Количество пропилов и расстояние между ними так же определялось по программе.
С уважением!

Уважаемый, исходя из чего, программа определяла количество пропилов? И чем Вы их с таким трудом делали?


Уважаемый, программа не определяет, просто подгонял под контейнера, выставлял по размерам, на глаз не очень удобно, а в программе можно приблизительно посчитать что где расположено.

А сами пропилы на обычном распиловочном станке делали. Просто сильно много телодвижений - один пропил это два прогона через пилу. Диаметр пилы примерно 3-3,2 мм, отсюда и заморочки.
2011-03-10 добавлено 10/03/2011 23:32:42#316863

Посетитель





76
Russian Federation Ramenskoe
1
10 г. назад
Dmitry Frolov

Извиняюсь, а зачем пропилы (борозды на ЛДСП) сделаны? Просто чисто технически интересно.

Изменено 10-3-2011 автор nesst
2011-03-10 добавлено 10/03/2011 23:34:47#316864

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение nesst
Dmitry Frolov

Извиняюсь, а зачем пропилы сделаны? Просто чисто технически интересно.


Термошнур прокладывать - прямое, целевое назначение. Просто контейнера приходиться выдвигать, а если они будут стоять на термошнуре, это вызовет определенные неудобства.
2011-03-10 добавлено 10/03/2011 23:37:44#316865

Постоянный посетитель





4500 3
Russian Federation Kirsanov
1
5 г. назад
Dmitry Frolov

Пропилы конечно же нужны. Их просто фрезером удобно сделать. И можно змейкой провести.
А вот сколько конечно определить сложно. Я иного пути, кроме опытного, не вижу.
2011-03-10 добавлено 10/03/2011 23:42:57#316867

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение Leks
Dmitry Frolov

Пропилы конечно же нужны. Их просто фрезером удобно сделать. И можно змейкой провести.
А вот сколько конечно определить сложно. Я иного пути, кроме опытного, не вижу.


Согласен, но тут многое зависит от того насколько есть возможность ставить эксперименты и есть ли оборудование.
Лично мне было не до жиру. Старался сделать максимальное количество, но без потерь прочности. Листы и так играют слава Богу...
2011-03-10 добавлено 10/03/2011 23:47:20#316869

Посетитель





76
Russian Federation Ramenskoe
1
10 г. назад
Dmitry Frolov

Sorry, действительно. Просто в стойках не держал, поэтому "сдилетанчитал"...)

Изменено 10-3-2011 автор nesst
2011-03-10 добавлено 11/03/2011 00:18:21#316874

Постоянный посетитель





1994 2
Russian Federation Moscow
6 г. назад
Dmitry Frolov

контейнеры нормально прогреваются? из-за ножек шнур не вплотную лежит


Сань. каким фрезером можно сделать пропил под шнур?
2011-03-10 добавлено 11/03/2011 00:26:05#316875

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение petlin
Dmitry Frolov

контейнеры нормально прогреваются? из-за ножек шнур не вплотную лежит


Сань. каким фрезером можно сделать пропил под шнур?


С прогревом придется поиграть, нижние контейнера не очень хорошо греются, просто еще не все провода есть.
2011-03-10 добавлено 11/03/2011 00:38:49#316876

Постоянный посетитель





1994 2
Russian Federation Moscow
6 г. назад
Dmitry Frolov

Я у своих ножки отпилил лобзиком
2011-03-10 добавлено 11/03/2011 00:43:53#316877

Постоянный посетитель





4500 3
Russian Federation Kirsanov
1
5 г. назад
сообщение petlin
Сань. каким фрезером можно сделать пропил под шнур?

Да в общем то любым ручным.
Типа вот)
Выбрать подходящюю фрезу и поставить нужную глубину прорезания.
И можно хоть восьмерки вырезать)
2011-03-10 добавлено 11/03/2011 00:52:11#316879

Постоянный посетитель





1994 2
Russian Federation Moscow
6 г. назад
Leks

Ну я знаю что такое фрезер, лезвия с которыми я работал, у всех стоят подшибники на конце
2011-03-11 добавлено 11/03/2011 07:51:48#316888

Постоянный посетитель





373
Russian Federation Volzhskiy
8 г. назад
А чем Вас заводские стеллажи не устроили?
Например, вот такие http://www.snu.spb.r...
Сам собираюсь стойку делать, поэтому вопрос актуальный.

Изменено 13-3-2011 автор Zorroko
2011-03-13 добавлено 13/03/2011 16:54:51#317115

Новенький





23
Russian Federation Blagoveshchensk
9 г. назад
сообщение Zorroko
А чем Вас заводские стеллажи не устроили?
Например, вот такие http://www.snu.spb.r...
Сам собираюсь стойку делать, поэтому вопрос актуальный.

Изменено 13-3-2011 автор Zorroko


Вариант таких стеллажей не рассматривал. Думаю что они не совсем подойдут для садкового содержания, ну по крайней мере смысл того что я хотел достичь просто пропадет. Скорее такой стеллаж подойдет под террариумы, ИМХО конечно.
2011-03-13 добавлено 13/03/2011 19:34:46#317145

Постоянный посетитель





373
Russian Federation Volzhskiy
8 г. назад
Выскажу своё видение, для критики.
Если банки серии "САМЛА" укомплектованы крышками и защелками (есть на сайте), они, в общем, и превращаются в террариум. Для вентиляции нужно в боковых стенках сделать отверстия трубчатым сверлом 10-15мм. Термошнур хочу приклеить к полкам, банки будут располагаться непосредственно над ним. Ещё есть мысль проложить между полкой и шнуром фольгированный пенополиэтилен, для отражения ИК излучения, чтобы грелись банки, а не полка.
При такой конструкции предполагается использовать фабричный металлический стеллаж 2000х2000х800.
2011-03-13 добавлено 13/03/2011 20:52:09#317175

Постоянный посетитель





3962 1
Russian Federation Moscow
1
6 г. назад
смысл стойки компактное содержание и быстрое обслуживание. а не возица с крышками и защелками. кроме того они не оч надежны.

вентиляцию любую можна сделать. и сверлить и сетки впаивать.
2011-03-13 добавлено 13/03/2011 21:01:39#317179

Постоянный посетитель





4500 3
Russian Federation Kirsanov
1
5 г. назад
Zorroko

С садками закрывающимися не очень удобно.
А в стационарной стойке просто выдвинул и все.
Преимущество стеллажей в простоте и универсальности.
2011-03-13 добавлено 13/03/2011 21:21:18#317182
